Характеристики товара
  • Производитель: G-NiceRF
  • Размер модели: SV6202 kit 13
  • frequency: 433/470MHz
  • Interface: TTL/RS232/RS485
  • channels: 40
  • net ID: 4 byte
  • node ID: 2 bytes
  • modulation: GFSK
  • Sensitivity: -121 dBm
  • Max output power: 500mW
  • Voltage: 4.5 ~5.5 V / 232,485
  • Temperature: -40 ~ +85'C
Описание товара

SV6202-2sets 433 МГц RS485 Интерфейс | 2 Вт Высокой Мощности 5 Км Long Distance | Беспроводной передатчик и приемники
SV6202 является ультра междугородной и высокой степенью интеграции РФ модуль приемопередатчика, который принимает высокую производительность Si4432 от Silicon Labs and industrial micro-controller.TTL/232/485 может быть выбран соответствующий SV6202-TTL/SV6202-232/SV6202-485.SV6202 имеет хорошую чувствительность и 1 Втвыходная мощность для достижения долго диапазон РФ и надежной связи РФ. Чтобы избежать помех,SV6202 обеспечивает 40 частотных каналов и настраиваемые Чистая ID. SV6202 является гибким, но простой в использовании,он поставляется с большим количеством параметров, таких как: частота, скорость передачи данных, мощности Чистая ID, ИДЕНТИФИКАТОР узла. Пользователиможет настроить параметры через ПК или клиента собственные устройства.
характеристика
частота: 433/470 MHz
промышленного класса
40 каналов
4 байта Чистая ID и 2 байта ИДЕНТИФИКАТОР Узла
серии Скорость Передачи Данных: 1200 ~ 115200 бит/с
воздуха Скорость Передачи Данных: 1200 ~ 115200 бит/с
GFSK модуляции
RSSI
параметры автоматически сохранять
интерфейс: TTL/RS232/RS485
Bi-directional и полудуплекс
чувствительность:-121 дбм
максимальная выходная мощность: 2 Вт/+ 33 дбм
рабочее напряжение: 4.5 ~ 6.5 В
рабочая температура:-40 ~ + 85 ° C
вес: 48 г
применение
пульт дистанционного управления, телеметрии
системы безопасности
промышленного сбора данных
домашней автоматизации
беспроводной передачи данных
система доступа
управления роботом
беспроводные периферийные устройства для ПК

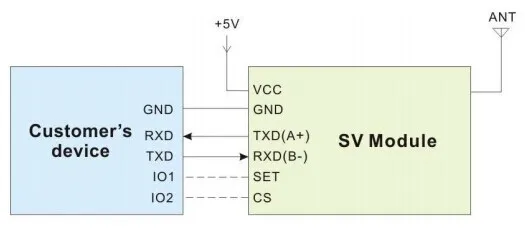

схема применения

типичная схема схема, как показано ниже:
примечание: контакт заземления модуля и устройства должны быть соединены вместе
7. Application circuit
типичное применение
Typical application

блок-Схема

4. Block Diagram

электрические Характеристики

примечание: Высокое качество 3.3 В LDO интегрирована, и Контактный CS/SET 3.3 В интерфейс, TXD/RXD также 3.3 В для SV6202-TTL

5. Electrical Characteristics

определение контактный

8. Pin definition

механические размеры

10.  Mechanical dimension

выставка продукта:

SV6202-high-power wireless module kit-3

SV6202-high-power wireless module kit-4

SV6202-4

SV6202-3

Package включают в себя:

2 шт. SV6202 модуль в 433 году МГц интерфейс RS485,

2 шт. антенны,

2 шт. USB платы мост SU108-485,

2 шт. соединительный провод

аксессуары:

антенна:антенна является важной частью системы связи. его особенность непосредственно влияет на производительность системы связи. мы рекомендуем пользователям принять стандарт Резиновая Антенна, или Присоски антенны.

5

USB конвертер доска:модули, необходимые средства конфигурирования настроить соответствующие параметры. Компания поставляет интерфейса USB соответствие пластины адаптер с TTL/RS232/RS485, так что пользователи могут быстро и легко с боковой ПК связи.

6
